Termostat zabezpieczający STB

Bezpiecznik termiczny (STB) – służy do awaryjnego odłączenia zasilania od wentylatora i podajnika paliwa w przypadku wzrostu temperatury kotła powyżej 95 °C. Czujnik należy umieścić w dedykowanym otworze pomiarowym kotła lub jeśli nie ma takiej możliwości to umieszczamy na wyjściu ciepłej wody z kotła (zasilanie) w taki sposób aby przylegał do rury wyjściowej jak najdokładniej. Można użyć taśmy miedzianej lub aluminiowej.

Parametry:

- długość kapilary 1,5 m
- temp. 95 +/- 5*C
- bańka o długości 65mm

Uwaga! Czujnik STB musi być bezwzględnie zainstalowany gdyż zabezpiecza instalację przed przegrzaniem w przypadku awarii sterownika lub innych nieprzewidzianych okoliczności. Czujnik w sposób mechaniczny odcina zasilanie podajnika i dmuchawy, niezależnie od działania elektroniki sterownika.

UWAGA !

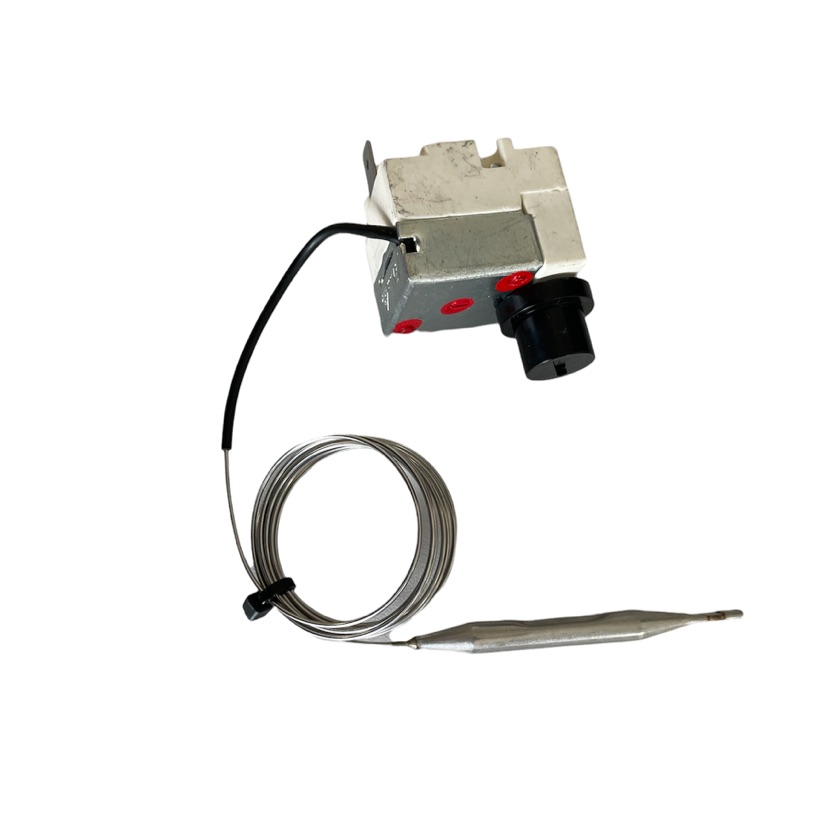

W nowych wersjach sterownika SKZP czujnik STB ma postać cienkiej stalowej rurki. Należy uważać aby przy instalacji jej nie przeciąć, nie zaginać pod ostrym kątem. Taki STB posiada kasownik, który należy wcisnąć po zadziałaniu awaryjnym. W tym celu odkręcamy czarną nakrętkę (pokrywkę) i naciskamy czerwony przycisk.
